濕磨水泥灌漿裝置由高速攪拌機、輸漿泵、濕式球磨機、儲漿攪拌機、泥漿泵組成。

先將一定水灰比的水泥漿在高速攪拌機內快速攪拌均勻，用輸漿泵泵入濕式球磨機內進行磨細；

再輸入低速儲漿攪拌機，最后用泥漿泵灌入孔內。這套裝置只是比普通水泥灌漿增加了濕式微粉磨機；

即可實現在施工現場將普通水泥漿邊磨細，邊灌漿，非常方便，大大降低了細水泥灌漿施工成本。

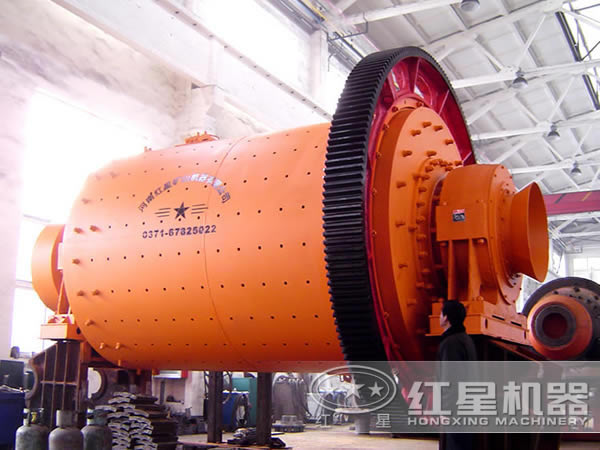

濕式球磨機

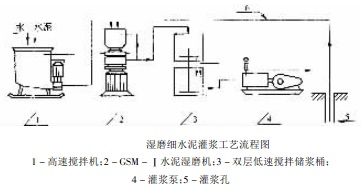

GSM-I型效能高水泥濕磨機細磨水泥灌漿工藝，其流程圖如下圖所示。

該流程主要由高速制漿機、效能高水泥濕磨機、普通漿液攪拌機和灌漿泵組成，其中高速制漿機和效能高水泥濕磨機組成濕磨水泥制漿系統。

在濕磨細水泥制漿系統，高速制漿機選用具有先進水平的GZJ-200型高速制漿機，它是一種旋流式強力分散和攪拌設備，具有強力混合、剪切、沖擊等復合功能，可使被混合物迅速攪拌均勻，結團顆粒分散均化；

其主要作用是拌制普通水泥漿并利用其排漿壓力把拌好的水泥漿輸至效能高水泥濕磨機料斗內，GSM-I型效能高水泥濕磨機有很高的剪切磨細功能，主要作用是根據對加工后水泥漿中顆粒組成要求對普通水泥漿中的水泥顆粒進行細化加工；

并使加工后的細水泥漿液中的水泥顆粒分散更加均勻，然后把研磨好的細水泥漿液輸至普通攪拌機上桶，普通攪拌機再將細化后的濃水泥漿加水調配成灌漿要求的水灰比漿液儲存于下桶進行灌漿。

該濕磨細水泥灌漿工藝流程非常靈活方便，隨時可以變換而適應于被灌孔段，整個工藝系統的生產能力非常高，可以長時間連續運行，該濕磨細水泥灌漿工藝流程中的細水泥制漿系統不但適用于單元機組中；

而且也適用于集中制漿系統中。該工藝流程經過多個樞紐工程灌漿施工應用，證明完全能滿足現場連續作業要求。
